刨边机

添加时间:2017-07-03 11:59 作者:admin 来源:未知 点击:

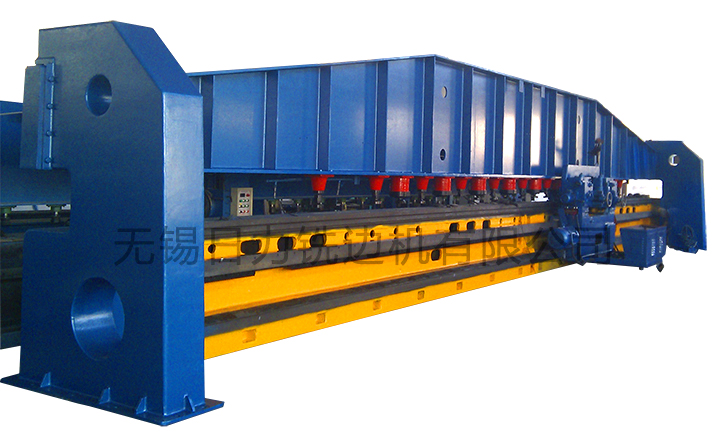

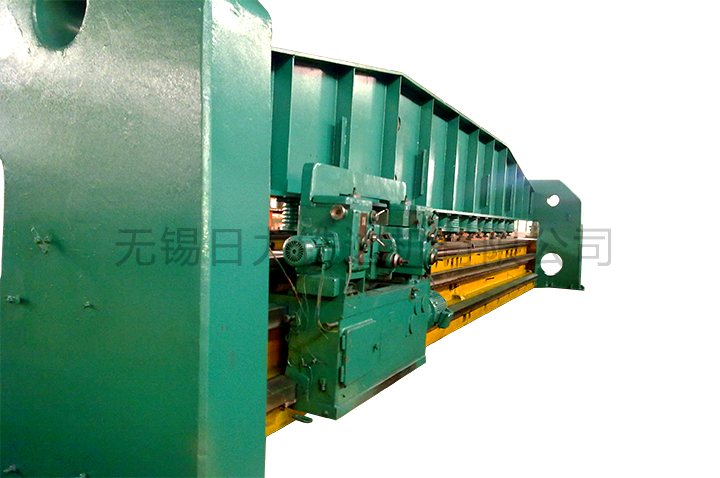

数控刨边机
 非标型(带自动平车送料)

 BBJ刨边机床是我公司技术力量自制产权采取国内外技术研制成功的数控机床。
优点一:
      该产品取代了老式刨边机床采用蜗轮传动方式导致水平进刀垂直进刀由于伞形齿轮切削冲击力较大造成水平进刀轴向力负载大、失灵、损失无法自动进刀,因此切削过程中故障率较高、难操作、效率低、易裁刀等缺点。改进后增加了刀具在大功率功削中使用了冷却液装置,防止烧刀现象。
优点二:
      本机实现了人机结合、全自动功能与手动功能并存设计理念,真正实现了人机结合、便于操作者在任何状况下进行操作。同时,对各种金属材料的坡口形式,如:双X形、V形、U、O形等坡口均能实现加工。
优点三:
我公司刨边机改进后,将SF耐磨、耐高温材料,复合在导轨接触调整垫板上。经过几十万次的试验,足以证明其耐磨性。经使用后,导轨从未出现拉毛现象。我公司液压系统采取油缸达到一定需要的压力后,油泵电机停止运转。这样能保证油温不升温,从而达到设备经久耐用。
一、主轴箱
      机床主轴全部彩用树脂砂造型的高强度铸件软件,具有较强的刚性,行走变频调速方便,无阻滞,采用机电一体化技术,降低简便操作者的强度和技能,实现人机结合等功能。
二、机床结构及导轨
      机床结构采用HT250树脂砂工艺造型结构的铸铁或采用焊接钢结构,选用钢板焊接,机体整体退火,消除应力,床身粗加工完后,进行二次时效振动,然后再进行精加工。导轨选用钢件导轨,表面淬火导轨磨整体磨削加工,达到机床精度要求。
三、上龙门架与油泵系统
      上压装置,采用目前最先进设计制造工艺,选用弧形结构,应力扩散后,安装油缸和机械夹紧装置,实现自动与手动功能来提高装备的可靠性和安全性,传动丝杆调质处理,增强丝杆的强度和刚性。
四、电器控制
      采用机电一体化设计理念,全部设有自动、手动水平垂直进刀,自动与手动并存功能,达到人机结合,从而便于操作,电器采用安川安,施耐德、西门子等国际品牌。



  >>技术参数
规格型号
BBJ-4

BBJ-6
BBJ-9
BBJ-12
BBJ-14
BBJ-16
BBJ-25
刨削工件量大尺寸(mm)
长L
4000
6000
9000
12000
14000
16000
25000
高H
6-300
6-300
6-300
6-300
6-300
6-300
6-300
横向刨削行走速度(m/min)
1.7-20
1.7-20
1.7-20
1.7-20
1.7-20
1.7-20
1.7-20
主交流电机功率(KW)
22
22
22
22
22
22
22
液压系统工作压力(Map)
≤3
≤3
≤3
≤3
≤3
≤3
≤3
刀架回转最大角落度
±25
±25
±25
±25
±25
±25
±25
刨刀杆最大截面(mm)
50*50
50*50
50*50
50*50
50*50
50*50
50*50
进给电机功率(KW)
2
2
2
2
2
2
2
油泵电机功率(KW)
5.5
5.5
5.5
5.5
5.5
5.5
5.5
支撑平台距地面距离(mm)
1200
1200
1200
1200
1200
1200
1200
机床外型尺寸(mm)
长L
8800
10300
13800
16880
18800
21800
30600
宽W
2280
2280
2280
2280
2280
2280
2700
